Configuración de la red XenServer (LACP Bond, VLAN y Bonding)-Parte 3
En la tercera parte de esta serie, se discutirá la configuración de redes en XenServer. La conexión en red en XenServer suele ser un poco difícil de comprender al principio, pero en realidad es bastante simple. La primera tarea antes de la configuración es dar un paso atrás y comprender toda la nueva terminología utilizada por XenServer en referencia a las redes.
Actualización: En mayo de 2016, Citrix lanzó la nueva versión de la plataforma XenServer 7. Para la instalación, siga: Instalación nueva de XenServer 7.
Configuración de red XenServer-Parte 3
Lea también.
Instalación y configuración de XenServer-Parte 1
Instalación de parches importantes de XenServer-Parte 2
XenServer. como plataforma de virtualización, presenta interfaces virtuales para los invitados que deben asignarse a interfaces físicas o redes en la red física real a la que está conectado el propio XenServer. Este mapeo es lo que a menudo genera confusión. Así que echemos un vistazo a estos nuevos términos y cómo permiten a los invitados interactuar con la red física real que está conectada al XenServer.
XenServer introduce tres términos nuevos cuando se trata de redes. El primero de los cuales es generalmente el más fácil de entender, ya que es simplemente una variante de la Tarjeta de interfaz de red. tradicional ( NIC. . En XenServer, las NIC físicas reales de un sistema a menudo se denominan Interfaces físicas o su acrónimo de ‘ PIF. .
El segundo término que XenServer utilizará lo que se conoce como Interfaz virtual. o, más comúnmente, su acrónimo de “ VIF. . Estas interfaces virtuales representan las tarjetas de interfaz de red que se conectarán a los invitados (máquinas virtuales) que se ejecutan en XenServer.
freestar.config.enabled_slots.push (LocationName: “tecmint_incontent”, slotId: “tecmint_incontent”) ;
El tercer término que se utiliza a menudo cuando se habla de redes XenServer es Xen Bridge. cuyas siglas varían, pero normalmente se representan como ‘ xenbr0. . Estos puentes se crean en el momento de la instalación de XenServer y se crea uno por cada PIF (interfaz física) que se encuentra durante la instalación. Estos puentes se utilizan para permitir que VIF (Interfaces virtuales) se comunique a través de PIF (Interfaces físicas).
Ahora que la terminología está fuera del camino, hay algunas advertencias especiales cuando se trabaja con interfaces virtuales. Dado que las interfaces virtuales se utilizarán para conectar a los invitados a las redes, es importante comprender qué se necesita de estas interfaces. Una advertencia que causará mucho dolor a las personas es cuando un invitado necesita conectividad a dos redes reales desde un XenServer.
Para realizar esta tarea, la máquina virtual ( invitado. necesita tener 2 VIF. (interfaces virtuales) conectados a él para que cada uno pueda estar en la red apropiada. Esto requerirá también cierta manipulación de la tabla de enrutamiento del invitado para garantizar que los invitados se comuniquen con las interfaces adecuadas.
Otra advertencia con las interfaces virtuales es que cada una necesita su propio Control de acceso a medios. dirección o dirección MAC. XenServer puede asignar automáticamente una dirección MAC generada aleatoriamente o un administrador también puede asignarlas manualmente.
Los últimos dos párrafos han condensado en gran medida muchos de los conceptos de redes dentro de XenServer. A veces, leer no es tan fácil de comprender como ver dibujos o configurar realmente.

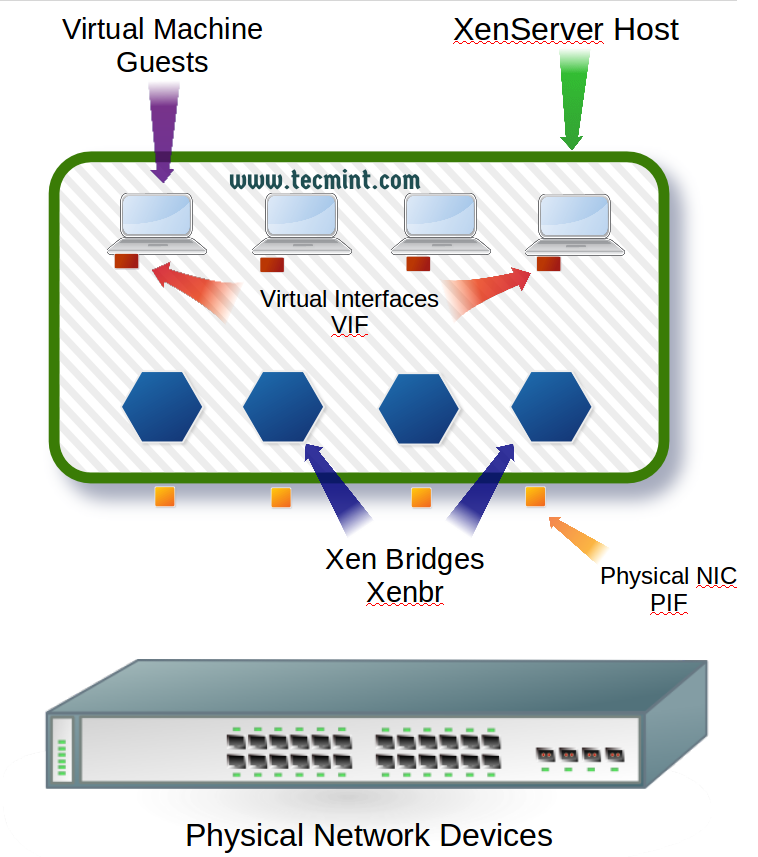

A continuación se muestra un diagrama que intenta cubrir los conceptos introducidos antes de la configuración real de la red XenServer.
La Figura 1. presenta los términos principales involucrados en la red XenServer. Ahora que la terminología está fuera del camino, es hora de comenzar a configurar las interfaces físicas para permitir la conectividad del host y los invitados de XenServer.
XenServer. generalmente requiere una interfaz para el tráfico de administración y una interfaz para el tráfico de invitados, sin embargo, esta guía mostrará cómo configurar enlaces para redundancia y agregación de enlaces.
Como resultado, esta guía asumirá lo siguiente sobre el cableado físico del host XenServer :
