Cómo convertir un servidor Linux en un enrutador para manejar el tráfico de forma estática y dinámica-Parte 10

Como hemos anticipado en tutoriales anteriores de esta serie de LFCE ( Linux Foundation Certified Engineer ), en este artículo discutiremos el enrutamiento del tráfico IP de forma estática y dinámica con aplicaciones específicas.

Ingeniero certificado de Linux Foundation-Parte 10 Presentación de la certificación Linux Foundation Programa

Lo primero es lo primero, aclaremos algunas definiciones:

1. En palabras simples, un paquete es la unidad básica que se utiliza para transmitir información dentro de una red. . Las redes que utilizan TCP/IP como protocolo de red siguen las mismas reglas para la transmisión de datos: la información real se divide en paquetes que se componen tanto de datos como de la dirección a la que se debe enviar.
2. Enrutamiento es el proceso de “ guiar ” los datos desde el origen al destino dentro de una red.
3. El enrutamiento estático requiere un conjunto configurado de reglas definidas en una tabla de enrutamiento. Estas reglas son fijas y se utilizan para definir la forma en que un paquete debe pasar mientras viaja de una máquina a otra.
4. Enrutamiento dinámico o enrutamiento inteligente (si lo desea), significa que el sistema puede alterar automáticamente, según sea necesario, la ruta que sigue un paquete.

Configuración avanzada de dispositivos de red e IP

El paquete iproute proporciona un conjunto de herramientas para administrar las redes y el control del tráfico que usaremos a lo largo de este artículo, ya que representan el reemplazo de herramientas heredadas como ifconfig y route .

La utilidad central de la suite iproute se llama simplemente ip. Su sintaxis básica es la siguiente:

# comando de objeto ip

Donde objeto puede ser solo uno de los siguientes (solo se muestran los objetos más frecuentes; puede hacer referencia a man ip para obtener una lista completa):

1. enlace : dispositivo de red.
2. addr : dirección de protocolo (IP o IPv6) en un dispositivo.
3. ruta : entrada de la tabla de enrutamiento.
4. regla : regla en el enrutamiento base de datos de políticas.

freestar.config.enabled_slots.push

Mientras que el comando representa una acción específica que se puede realizar en el objeto. Puede ejecutar el siguiente comando para mostrar la lista completa de comandos que se pueden aplicar a un objeto en particular:

# ip object help

Por ejemplo,

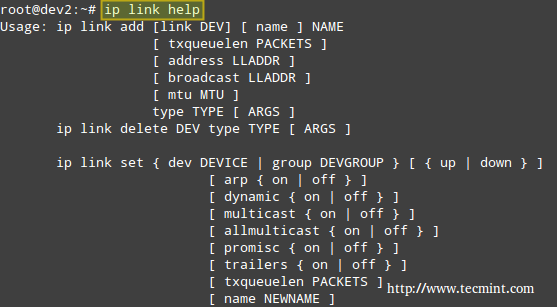

# ip link help Ayuda del comando IP

La imagen de arriba muestra, por ejemplo, que puede cambiar el estado de una interfaz de red con el siguiente comando:

# ip link set interface down

Para ver más ejemplos del comando ‘ ip ‘, lea 10 comandos ‘ip’ útiles para configurar la dirección IP

Ejemplo 1: Deshabilitar y habilitar una interfaz de red

En En este ejemplo, inhabilitaremos y habilitaremos eth1 :

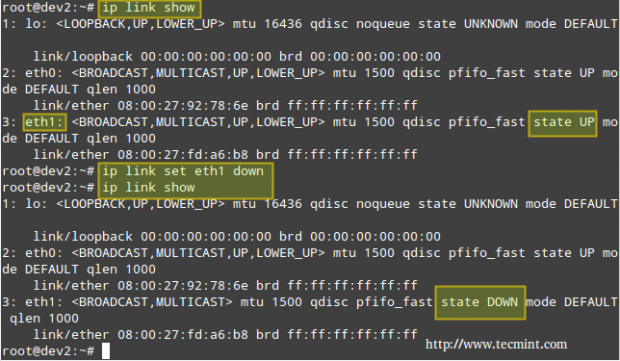

# ip link show # ip link set eth1 down # ip link show Deshabilitar la interfaz eth0

Si desea volver a habilitar eth1,

# ip link set eth1 up

En lugar de mostrar todas las interfaces de red, podemos especificar una de ellas :

# ip link show eth1

Que devolverá toda la información para eth1.

Ejemplo 2: Visualización de la tabla de enrutamiento principal

Puede ver su tabla de enrutamiento principal actual con cualquiera de los siguientes 3 comandos:

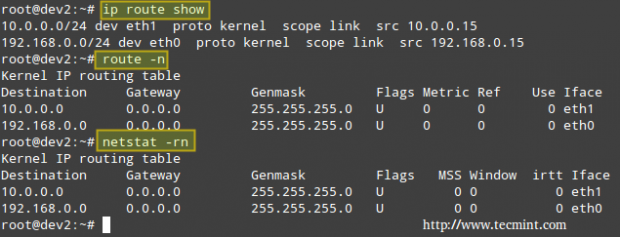

# ip route show # route-n # netstat-rn Verifique la tabla de rutas de Linux

La primera columna en la salida de los tres comandos indica la red de destino. La salida de ip route show (siguiendo la palabra clave dev ) también presenta los dispositivos de red que sirven como puerta de enlace física a esas redes.

Aunque hoy en día el Se prefiere el comando ip a la ruta, aún puede consultar man ip-route y man route para obtener una explicación detallada del resto de las columnas. .

Ejemplo 3: Uso de un servidor Linux para enrutar paquetes entre dos redes privadas

Queremos enrutar paquetes icmp (ping) desde dev2 a dev4 y también al revés ( tenga en cuenta que ambas máquinas cliente están en redes diferentes). El nombre de cada NIC, junto con su dirección IPv4 correspondiente, se da entre corchetes.

Nuestro entorno de prueba es el siguiente:

Cliente 1 : CentOS 7 [ enp0s3: 192.168.0.17/24]-dev1 Enrutador : Debian Wheezy 7.7 [eth0: 192.168.0.15/24, eth1: 10.0.0.15/24]-dev2 Cliente 2 : openSUSE 13.2 [enp0s3: 10.0.0.18/24]-dev4

Veamos la tabla de enrutamiento en dev1 (cuadro CentOS):

# ip route show

y luego modifíquela para usar su enp0s3 NIC y la conexión a 192.168.0.15 para acceder a los hosts en la red 10.0.0.0/24:

# ip route add 10.0.0.0/24 a través de 192.168.0.15 dev enp0s3

¿Cuál esencialmente dice, “Agregue una ruta a la red 10.0.0.0/24 a través de la interfaz de red enp0s3 usando 192.168.0.15 como puerta de enlace”.

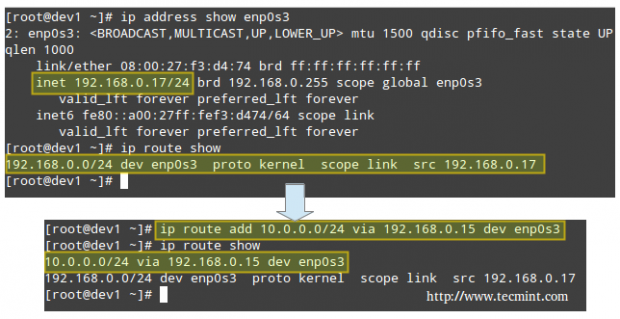

Red de ruta en Linux

Del mismo modo en dev4 (caja openSUSE) para hacer ping a los hosts en la red 192.168.0.0/24:

# ip route agregue 192.168.0.0/24 a través de 10.0.0.15 dev enp0s3 Enrutamiento de red en Linux

Finalmente, necesitamos habilitar el reenvío en nuestro enrutador Debian:

# echo 1>/proc/sys/net/ipv4/ip_forward

Ahora ping:

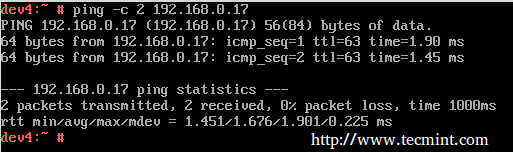

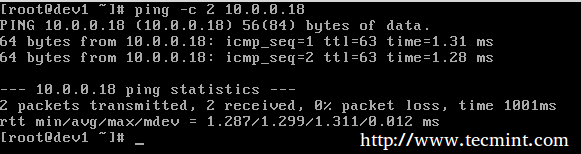

Verificar el enrutamiento de la red

y

Estado de ping de la ruta

Para que esta configuración sea persistente en los inicios, edite /etc/sysctl.conf en el enrutador y asegúrese de que net.ipv4.ip_forward se establece en verdadero de la siguiente manera:

net.ipv4.ip_forward = 1

Además, configure las NIC en ambos clientes (busque el archivo de configuración dentro de /etc/sysconfig/network en openSUSE y /etc/sysconfig/network-scripts en CentOS-en ambos casos se llama ifcfg-enp0s3 ).

Aquí está la configuración archivo del cuadro openSUSE:

BOOTPROTO = static BROADCAST = 10.0.0.255 IPADDR = 10.0.0.18 NETMASK = 255.255.255.0 GATEWAY = 10.0.0.15 NAME = enp0s3 NETWORK = 10.0.0.0 ONBOOT = yes Ejemplo 4: Usando un Linux servidor para enrutar paquetes entre redes privadas e Internet

Otro escenario en el que una máquina Linux puede usarse como enrutador es cuando necesita compartir su su conexión a Internet con una LAN privada.

Enrutador : Debian Wheezy 7.7 [eth0: IP pública, eth1: 10.0.0.15/24]-dev2 Cliente : openSUSE 13.2 [enp0s3: 10.0.0.18/24]-dev4

Además de configurar el reenvío de paquetes y la tabla de enrutamiento estático en el cliente como en el ejemplo anterior, necesitamos agregar algunas reglas de iptables en el enrutador:

# iptables-t nat-A POSTROUTING-o eth0-j MASQUERADE # iptables-A FORWARD-i eth0-o eth1-m estado–state RELACIONADO, ESTABLECIDO-j ACEPTAR # iptables-A FORWARD-i eth1-o eth0-j ACCEPT

El primer comando agrega una regla a la cadena POSTROUTING en la tabla nat (Traducción de direcciones de red), indicando que la NIC eth0 debe usarse para paquetes salientes.

MASQUERADE indica que esta NIC tiene una IP dinámica y que antes de enviar el paquete al “ mundo salvaje ” de Internet, la dirección de origen privada del paquete tiene para ser cambiado a la de la IP pública del enrutador.

En una LAN con m cualquier host, el enrutador realiza un seguimiento de las conexiones establecidas en /proc/net/ip_conntrack para saber a dónde devolver la respuesta de Internet.

Solo parte de la salida de :

# cat/proc/net/ip_conntrack

se muestra en la siguiente captura de pantalla.

Enrutar paquetes en Linux

Donde se resalta el origen (IP privada del cuadro openSUSE) y el destino (DNS de Google) de los paquetes. Este fue el resultado de ejecutar:

# curl www.tecmint.com

en el cuadro de openSUSE.

Como estoy seguro de que ya puede adivinar, el enrutador está usando 8.8.8.8 de Google como servidor de nombres, lo que explica por qué el destino de los paquetes salientes apunta a esa dirección.

Nota:. que los paquetes entrantes de Internet solo se aceptan si son parte de una conexión ya establecida (comando n. ° 2), mientras que los paquetes salientes tienen permitido “ salida libre ” (comando n. ° 3).

No olvide hacer que sus reglas de iptables sean persistentes siguiendo el pasos descritos en la Parte 8-Configurar el Firewall Iptables de esta serie.

Enrutamiento dinámico con Quagga

Hoy en día, la herramienta más utilizada para el enrutamiento dinámico en Linux es quagga . Permite a los administradores del sistema implementar, con un servidor Linux de costo relativamente bajo, la misma funcionalidad que proporcionan los enrutadores Cisco potentes (y costosos).

La herramienta en sí no maneja el enrutamiento, sino que modifica la tabla de enrutamiento del kernel a medida que aprende nuevas mejores rutas para manejar paquetes.

Dado que es una bifurcación de zebra, un programa cuyo desarrollo cesó hace un tiempo, mantiene por razones históricas los mismos comandos y estructura que zebra. Es por eso que verá mucha referencia a zebra a partir de este momento.

Tenga en cuenta que no es posible cubrir el enrutamiento dinámico y todos los protocolos relacionados en un solo artículo, pero estoy seguro de que el contenido que se presenta aquí le servirá como punto de partida sobre el que construir.

Instalar Quagga en Linux

Para instalar quagga en la distribución elegida:

# aptitude update && aptitude install quagga [En Ubuntu] # yum update && yum install quagga [CentOS/RHEL] # zypper refresh && zypper install quagga [openSUSE]

Usaremos el mismo entorno que en el Ejemplo # 3, con la única diferencia de que eth0 está conectado a un enrutador de puerta de enlace principal con IP 192.168.0.1.

A continuación, edite /etc/quagga/daemons con,

zebra = 1 ripd = 1

Ahora cree los siguientes archivos de configuración .

#/etc/quagga/zebra.conf #/etc/quagga/ripd.conf

y agregue estas líneas (reemplace por un nombre de host y contraseña de su elección):

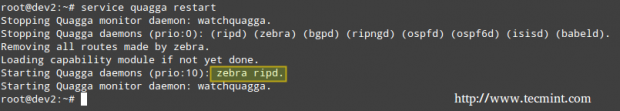

service quagga restart hostnamedev2 contraseña quagga # servicio quagga reiniciar Iniciar Quagg un Servicio

Nota. Ese ripd.conf es el archivo de configuración para el Protocolo de información de enrutamiento, que proporciona al enrutador la información de qué redes se puede llegar y qué tan lejos (en términos de cantidad de saltos) están.

Tenga en cuenta que este es solo uno de los protocolos que se pueden usar junto con quagga, y lo elegí para esto tutorial debido a la facilidad de uso y porque la mayoría de los dispositivos de red lo admiten, aunque tiene la desventaja de pasar las credenciales en texto plano. Por esa razón, debe asignar los permisos adecuados al archivo de configuración:

# chown quagga: quaggavty/etc/quagga/*.conf # chmod 640/etc/quagga/*.conf Ejemplo 5: Configuración de quagga para enrutar el tráfico IP dinámicamente

En este ejemplo usaremos la siguiente configuración con dos enrutadores (asegúrese de crear los archivos de configuración para el enrutador # 2 como se explicó anteriormente):

Configurar Quagga

Importante. no olvide repetir la siguiente configuración para ambos enrutadores.

Connec t a zebra (escuchando en el puerto 2601 ), que es el intermediario lógico entre el enrutador y el kernel:

# telnet localhost 2601

Ingrese la contraseña que se estableció en el archivo /etc/quagga/zebra.conf y luego habilite la configuración:

habilite configure terminal

Ingrese la dirección IP y la máscara de red de cada NIC:

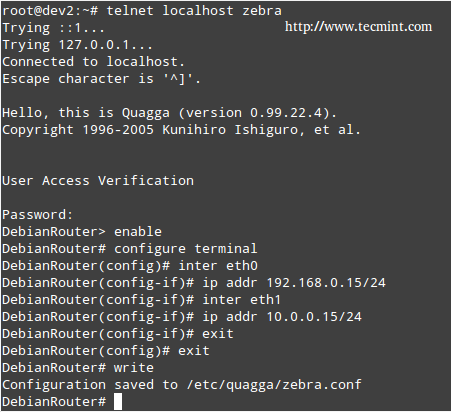

inter eth0 ip addr 192.168.0.15 inter eth1 ip addr 10.0.0.15 exit exit write Configurar el enrutador

Ahora necesitamos conectarnos al terminal demonio RIP (puerto 2602):

# telnet localhost 2602

Ingrese el nombre de usuario y la contraseña configurados en archivo/etc/quagga/ripd.conf , y luego escriba los siguientes comandos en negrita (los comentarios se agregan en aras de la aclaración):

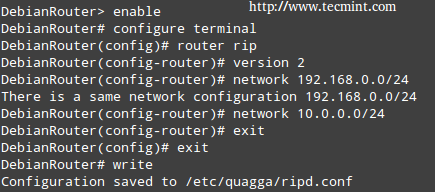

enable activa el comando en modo privilegiado. configurar el terminal cambia al modo de configuración. Este comando es el primer paso para configurar router rip habilita RIP. network 10.0.0.0/24 establece la interfaz de habilitación de RIP para la red 10.0.0.0/24. salir salir escribir escribe la configuración actual en el archivo de configuración. Habilitar el enrutador

Nota. Que en ambos casos la configuración se adjunta a las líneas que agregamos anteriormente (/etc/quagga/zebra.conf y /etc/quagga/ripd.conf ).

Finalmente, conéctese nuevamente al servicio Zebra en ambos enrutadores y observe cómo cada uno de ellos ha “ aprendido ” la ruta a la red que está detrás del otro, y cuál es el siguiente salto para llegar a esa red, ejecutando el comando show ip route :

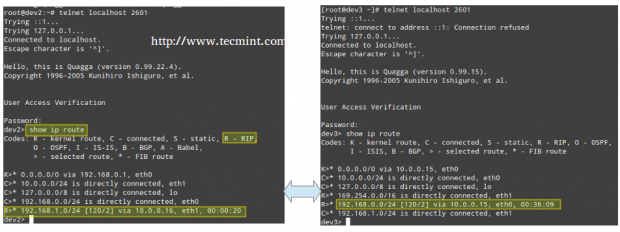

# show ip route Verificar el enrutamiento IP

Si desea probar diferentes protocolos o configuraciones, es posible que desee consulte el sitio del proyecto Quagga para obtener más documentación.

Conclusión

En este artículo hemos explicado cómo configurar el enrutamiento estático y dinámico, utilizando un enrutador (es) de caja Linux. Siéntase libre de agregar tantos enrutadores como desee y de experimentar tanto como desee. No dude en ponerse en contacto con nosotros mediante el formulario de contacto a continuación si tiene algún comentario o pregunta.
