Cree almacenamiento seguro centralizado utilizando el iniciador/destino iSCSI en RHEL/CentOS 7-Parte 12

Cree almacenamiento seguro centralizado utilizando el iniciador/destino iSCSI en RHEL/CentOS 7-Parte 12

iSCSI. es un protocolo de nivel de bloque para administrar dispositivos de almacenamiento a través de redes TCP/IP, especialmente a largas distancias. El destino iSCSI es un disco duro remoto presentado desde un servidor (o) destino iSCSI remoto. Por otro lado, el cliente iSCSI se denomina Iniciador. y accederá al almacenamiento que se comparte en la máquina Destino.

Las siguientes máquinas se han utilizado en este artículo:

Servidor (destino): Sistema operativo. Red Hat Enterprise Linux 7 IP de destino iSCSI. 192.168.0.29 Puertos utilizados. TCP 860, Cliente 3260 (iniciador): Sistema operativo. Red Hat Enterprise Linux 7 IP de destino iSCSI. 192.168.0.30 Puertos utilizados. TCP 3260

Paso 1: Instalar paquetes en iSCSI Target

Para instalar los paquetes necesarios para el destino (trataremos con el cliente más adelante), haga:

# yum install targetcli-y

Cuando se complete la instalación, iniciaremos y habilitaremos el servicio de la siguiente manera:

# systemctl start target # systemctl enable target

Finalmente, necesitamos permitir el servicio en firewalld:

# firewall-cmd–add-service = iscsi-target # firewall-cmd–add-service = iscsi-target–permanent freestar.config.enabled_slots.push

Y por último, pero no menos importante, no debemos Olvídese de permitir el descubrimiento de destino iSCSI:

# firewall-cmd–add-port = 860/tcp # firewall-cmd–add-port = 860/tcp–permanent # firewall-cmd–reload

Paso 2: Definición de LUN en el servidor de destino

Antes de continuar con la definición de LUN. en el destino. necesitamos crear dos volúmenes lógicos como se explica en la Parte 6 de la serie RHCSA. (“Configuración de almacenamiento del sistema”).

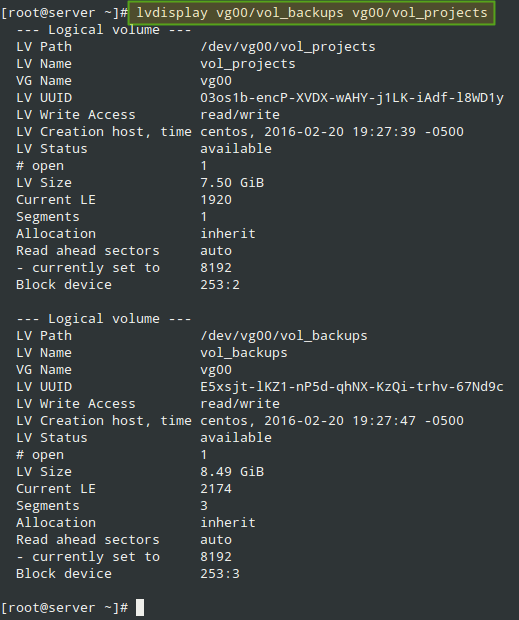

Esta vez los nombraremos vol_projects y vol_backups y los colocaremos dentro de un grupo de volumen llamado vg00, como se muestra en la Fig. 1. Siéntase libre de elegir el espacio asignado a cada LV:

 Dos volúmenes lógicos llamados vol_projects y vol_backups  Dos volúmenes lógicos denominados vol_projects y vol_backups Fig 1: Dos volúmenes lógicos denominados vol_projects y vol_backups

Después de crear el LVs. estamos listos para definir los LUNs. en el Target. para que estén disponibles para la máquina cliente.

Como se muestra en Fig. 2. abriremos un shell targetcli y emitiremos los siguientes comandos, que crearán dos almacenes de almacenamiento en bloque (recursos de almacenamiento local que representan el LUN que el iniciador utilizará realmente) y un Nombre calificado de Iscsi. ( IQN. , un método de direccionamiento al servidor de destino.

Consulte la página 32 de RFC 3720 para obtener más detalles sobre la estructura del IQN. En particular, el texto después del carácter de dos puntos (: tgt1) especifica el nombre del objetivo, mientras que el texto antes de (servidor 🙂 indica el nombre de host del objetivo dentro del dominio.

# targetcli # cd backstores # cd block # crear server.backups/dev/vg00/vol_backups # crear server.projects/dev/vg00/vol_projects # cd/iscsi # crear iqn.2016-02.com.tecmint.server: tgt1  Definir LUN en el servidor de destino Definir LUN en el servidor de destino Fig 2: Definir LUN en el servidor de destino

Con el paso anterior, un nuevo TPG. ( Grupo de portal de destino ) se creó junto con el portal predeterminado (un par que consta de una dirección IP y un puerto que es la forma en que los iniciadores pueden llegar al objetivo) escuchando en el puerto 3260. de todas las direcciones IP.

Si desea vincular su portal a una IP específica (la IP principal de Target, por ejemplo), elimine el portal predeterminado y cree uno nuevo de la siguiente manera (de lo contrario, omita el siguiente targetcli. comandos. Tenga en cuenta que, por simplicidad, también los hemos omitido. :

# cd/iscsi/iqn.2016-02.com.tecmint.server:tgt1/tpg1/portals # delete 0.0.0.0 3260 # create 192.168.0.29 3260

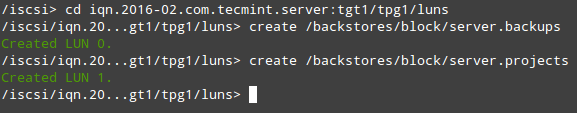

Ahora estamos listos para continuar con la creación de LUN. Tenga en cuenta que estamos utilizando las tiendas de respaldo que creamos anteriormente (server.backups y server.projects). Este proceso se ilustra en la Fig.3:

# cd iqn.2016-02.com.tecmint.server: tgt1/tpg1/luns # create/backstores/block/server.backups # create/backstores/block/server .proyectos  Crear LUN en el servidor de destino iSCSI  Crear LUN en el servidor de destino iSCSI Fig 3: Crear LUN en el destino iSCSI Servidor

La última parte de la configuración de Target consiste en crear una Lista de control de acceso para restringir el acceso por iniciador. Dado que nuestra máquina cliente se llama “cliente”. agregaremos ese texto al IQN. Consulte Fig. 4. para obtener más detalles:

# cd ../acls # create iqn.2016-02.com.tecmint.server: client  Crear lista de control de acceso para el iniciador  Crear lista de control de acceso para el ancho del iniciador Fig 4: Crear lista de control de acceso para el iniciador

En este punto podemos usar el shell targetcli. para mostrar todos los recursos configurados, como podemos ver en Fig. 5.

# targetcli # cd/# ls Usuario targetcli para verificar los recursos configurados Usuario targetcli para verificar recursos configurados Fig 5: Usuario targetcli para verificar los recursos configurados

Para salir del shell targetcli. simplemente escriba exit. y presione Enter. La configuración se guardará automáticamente en /etc/target/saveconfig.json.

Como puede ver en Fig. 5. anterior, tenemos un portal que escucha en el puerto 3260. de todas las direcciones IP como se esperaba. Podemos verificar eso usando el comando netstat (ver Fig. 6. :

# netstat-npltu | grep 3260  Verificar iSCSI Target Server Port Listening  Verifique la escucha del puerto del servidor de destino iSCSI Fig 6: Verifique la escucha del puerto del servidor de destino iSCSI

Con esto concluye la configuración de Destino. Siéntase libre de reiniciar el sistema y verificar que todas las configuraciones sobrevivan al reinicio. De lo contrario, asegúrese de abrir los puertos necesarios en la configuración del firewall y de iniciar el servicio de destino en el arranque. Ahora estamos listos para configurar el iniciador y conectarnos al cliente.

Paso 3: Configurar el iniciador del cliente

En el cliente necesitaremos instalar el paquete iscsi-inittor-utils. que proporciona el demonio del servidor para el protocolo iSCSI ( iscsid. , así como iscsiadm. la utilidad de administración:

# yum update && yum install iscsi-inittor-utils

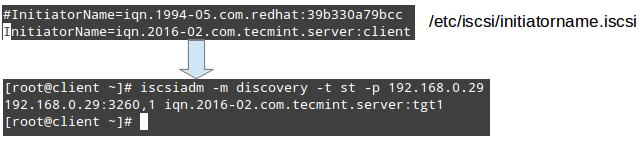

Una vez completada la instalación, abra /etc/iscsi/initiatorname.iscsi. y reemplace el nombre del iniciador predeterminado (comentado en Fig.7. con el nombre que se configuró previamente en la ACL. del servidor ( iqn.2016-02.com.tecmint.server: client. ).

Luego, guarde el archivo y ejecute iscsiadm. en modo de descubrimiento apuntando al objetivo. Si tiene éxito, este comando devolverá la información del objetivo como se muestra en Fig. 7.

# iscsiadm-m descubrimiento-t st-p 192.168.0.29 Configuración del iniciador del cliente  Configurando el iniciador del cliente Fig 7: Configuración del iniciador del cliente

El siguiente paso consiste en reiniciar y habilitar el servicio iscsid.

# systemctl start iscsid # systemctl enable iscsid

y contactar al objetivo en modo nodo. Esto debería dar como resultado mensajes de nivel de kernel. que cuando se capturan a través de dmesg muestran. la identificación del dispositivo que los LUN remotos han recibido en el sistema local ( sde. y sdf. en Fig. 8. :

# iscsiadm-m node-T iqn.2016-02.com.tecmint.server: tgt1-p 192.168.0.29-l # dmesg | tail  Conectando al servidor de destino iSCSCI en modo de nodo  Conectando al iSCSCI Target Server en modo nodo Fig 8: Conexión al servidor de destino iSCSCI en modo nodo

A partir de este momento, puede crear particiones o incluso LV (y sistemas de archivos encima de ellos) como lo haría con cualquier otro dispositivo de almacenamiento. Para simplificar, crearemos una partición primaria en cada disco que ocupará todo su espacio disponible y lo formatearemos con ext4.

Finalmente, monte /dev/sde1. y /dev/sdf1. en /projects. y /backups. respectivamente (tenga en cuenta que estos directorios deben crearse primero):

# mount/dev/sde1/projects # mount/dev/sdf1/backups

Además, puede agregar dos entradas en /etc/fstab. para que ambos sistemas de archivos se monten automáticamente en el arranque utilizando el UUID. de cada sistema de archivos como lo devuelve blkid.

Tenga en cuenta. que se debe usar la opción de montaje _netdev. para posponer el montaje de estos sistemas de archivos hasta que la red se ha iniciado el servicio:

 Find Filesystem UUID Buscar UUID del sistema de archivos Fig 9: Buscar UUID del sistema de archivos

Ahora puede usar estos dispositivos como lo haría con cualquier otro medio de almacenamiento.

Resumen

En este artículo hemos cubierto cómo instalar y configurar un destino iSCSI y un iniciador en RHEL/CentOS 7. distribuciones. Aunque la primera tarea no forma parte de las competencias requeridas del examen EX300 (RHCE). es necesaria para implementar el segundo tema.

No dude en dejar Si tiene alguna pregunta o comentario sobre este artículo, no dude en enviarnos un mensaje utilizando el formulario de comentarios a continuación.

Si desea configurar iSCSI Target y Client Initiator en RHEL/CentOS 6, siga esta guía : Configuración de almacenamiento iSCSI centralizado con Client Initiator.
